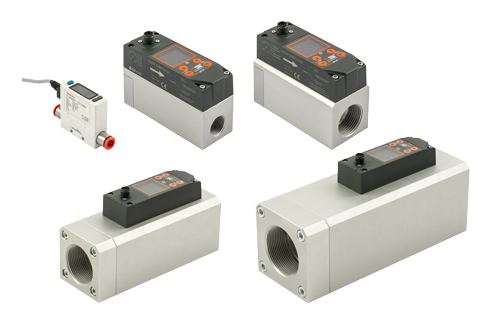

Metal Work FLUX-serien av flödesmätare omfattar flera storlekar, från 0 till 4.

Dessa enheter används ofta i industriella applikationer för att mäta flödet av tryckluft i olika delar av ett pneumatiskt system. Flödesmätarna kan användas för att kontrollera enskilda komponenter eller hela systemet, övervaka läckage eller dosera en exakt volym luft eller inert gas.

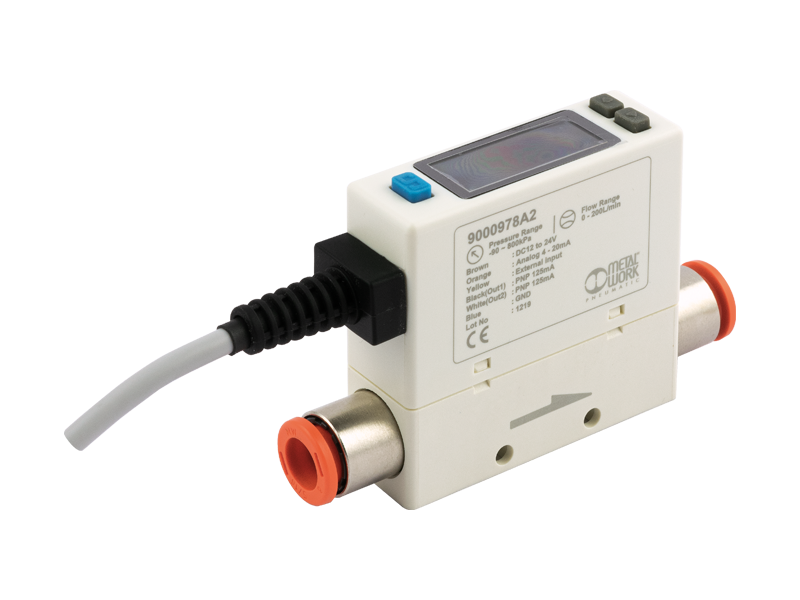

Versionerna från storlek 0 till 2 möjliggör mätningar med fullskala från 50 till 4 000 Nl/min. Den miniaturiserade FLUX 0-versionen kan mäta flöden upp till 200 Nl/min och har en trefärgad display som gör det möjligt för användaren att se och ställa in olika funktioner. Den är utrustad med 2 digitala utgångar och en analog utgång, konfigurerbar för att mäta ögonblicksflöde, kumulativt flöde eller tryck, och fungerar därmed som flödesmätare, flödesvakt, manometer eller tryckvakt.

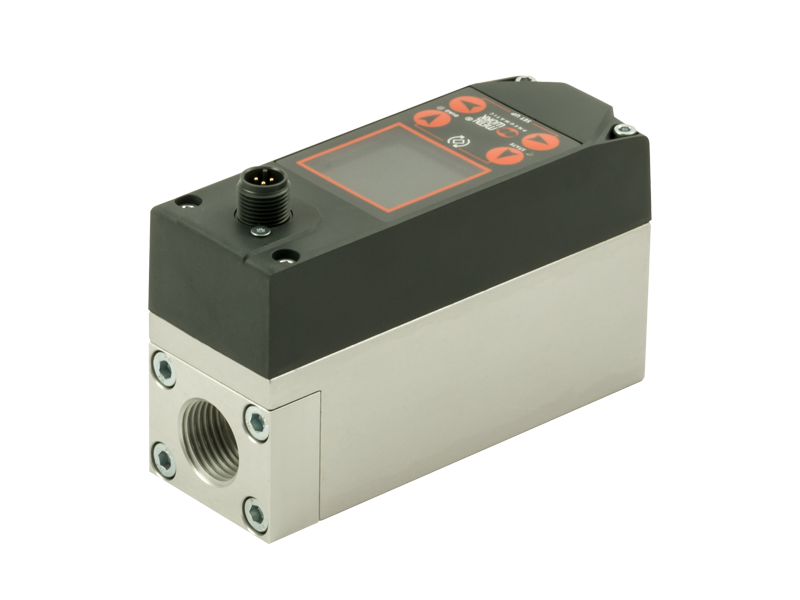

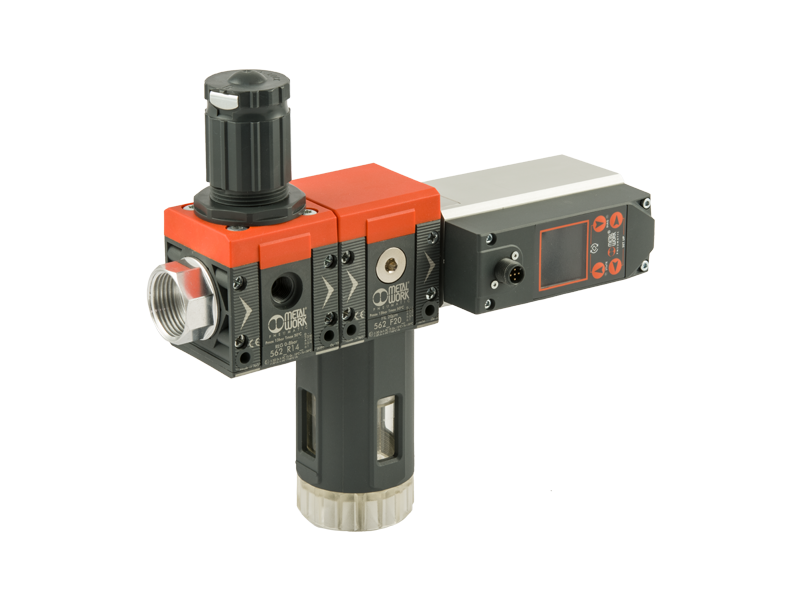

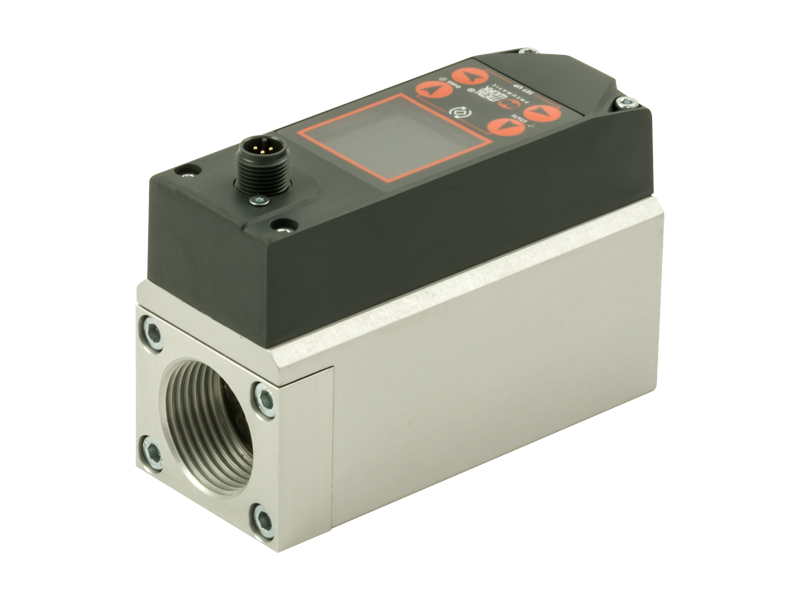

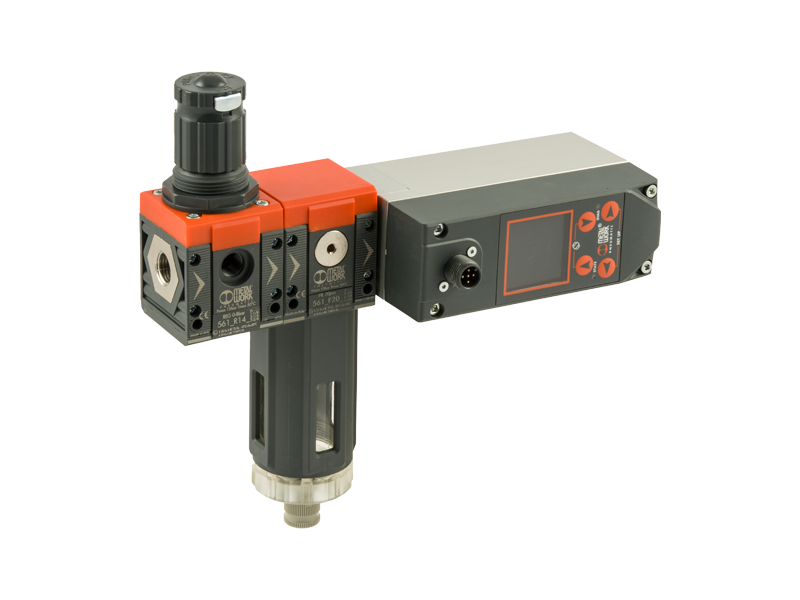

De andra storlekarna mäter flöden upp till 2 000 Nl/min (FLUX 1) och 4 000 Nl/min (FLUX 2). Dessa modeller har ett robust anodiserat aluminiumhus med G 1/2” (FLUX 1) respektive G 1” (FLUX 2) anslutningstrådar för in- och utlopp, på vilka mät- och styrsystemets elektronik är monterad. En flödeslinjäriseringsanordning är installerad vid inloppet för att säkerställa hög mätprecision. Flödesmätarna kan monteras i vilken riktning som helst, och displayen kan roteras 90°, 180° eller 270° för enkel avläsning. FLUX 1 och 2 kan användas individuellt eller integreras i en luftbehandlingsenhet av Syntesi-serien.

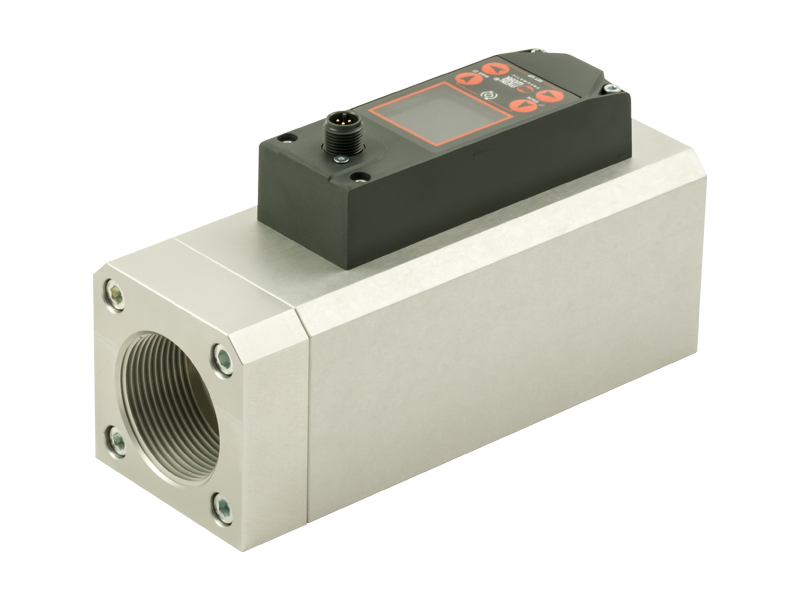

De större storlekarna möjliggör mätning av flöden upp till 8 000 Nl/min (FLUX 3) och 15 000 Nl/min (FLUX 4) och används typiskt vid anläggningens inlopp eller nedströms från kompressorrummet, där luft med lämplig filtrering finns tillgänglig.

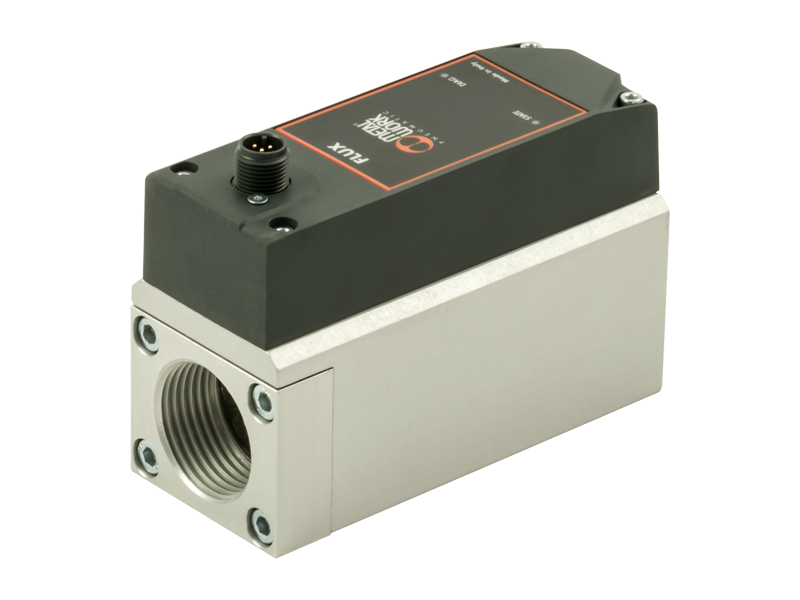

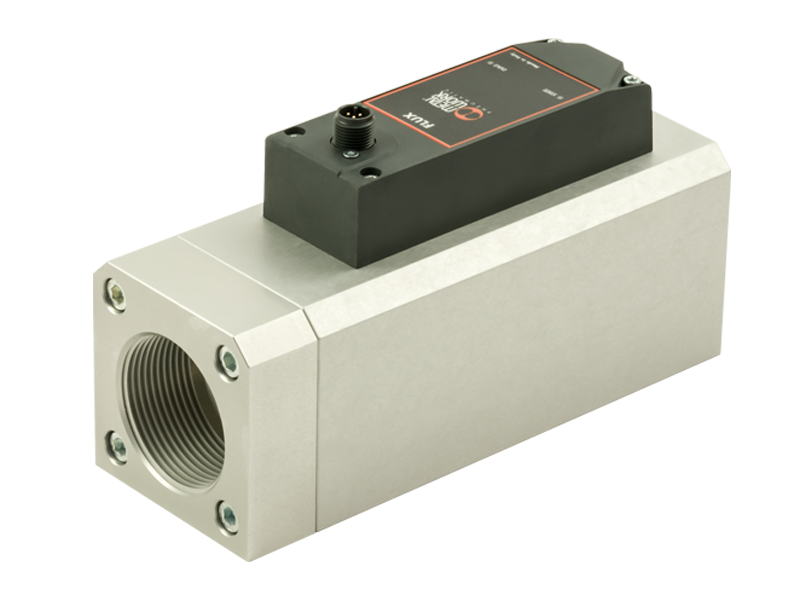

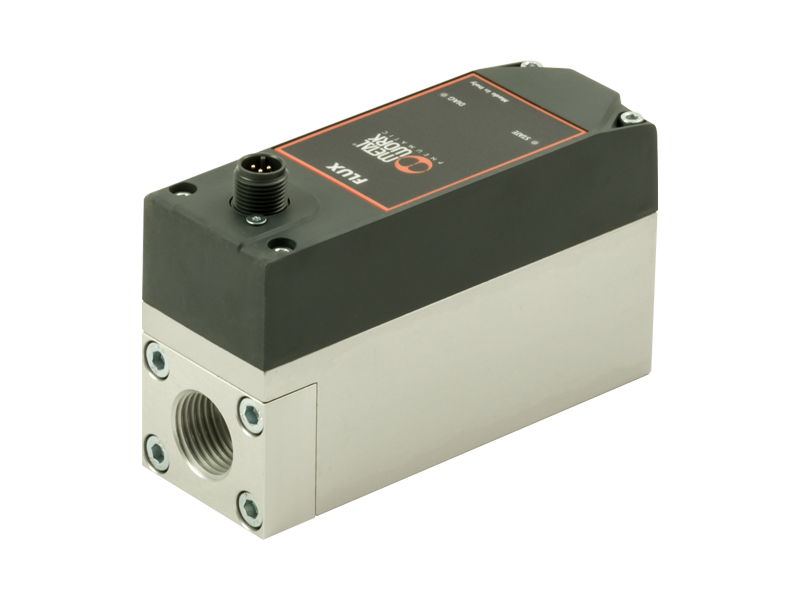

De finns i versioner med eller utan display och har en M12-kontakt för strömförsörjning och signalhantering. Spänningsmatningen kan variera från 12 VDC (-10%) till 24 VDC (+30%). Versionerna med display inkluderar även en tryck- och temperaturtransducer, som med hjälp av en mjukvarualgoritm minimerar mätfel inom den temperaturintervall som anges i katalogen. Alla versioner har skyddsklass IP65.

Displayen visar värden för flöde, tryck, temperatur samt grafer över ögonblicks- och kumulativa värden. Den beräknar och visar också den elektriska energi som används för att producera det uppmätta flödet.

Ur kommunikationssynpunkt finns en PNP-digital utgång – konfigurerbar för flöde, tryck eller totalförbrukning – samt en analog utgång som kan ställas in på spänning (0–10 VDC) eller ström (4–20 mA). Versioner med IO-Link-gränssnitt finns också, med liknande funktionalitet. FLUX 1, 2, 3 och 4 kan därmed fungera som flödesmätare, flödesvakt, manometer eller tryckvakt och är lämpliga för användning med tryckluft eller inert gas.
